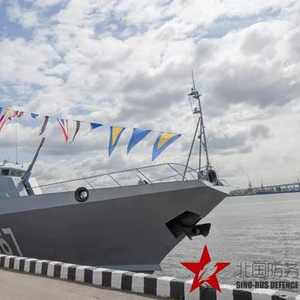

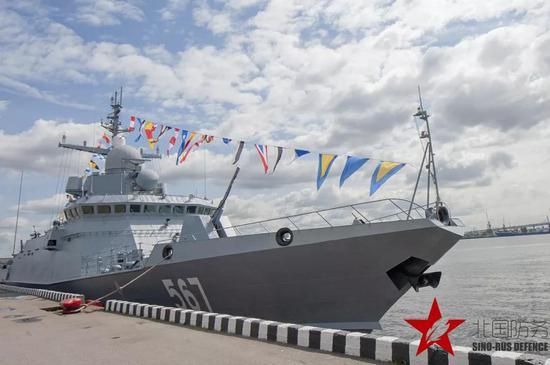

俄海军最新小型导弹舰22800型在圣彼得堡国际海事防务展（IMDS-2019）上首次对外开放，北国防务也得以在媒体开放活动期间登上了22800型首舰“梅季希”号。
22800型排水量仅800吨，但它的完整版却装有4面相控阵雷达系统和配套的“铠甲”-M舰载弹炮合一系统，可以说是世界上最小的“盾舰”。但由于“铠甲”-M的研发进度未能赶上22800型1、2号舰的建造，这两条导弹舰并未装备相控阵雷达和“铠甲”-M。在它们缺位的情况下，垂直发射系统也就成了22800上最出彩的武器装备。今天，北国防务（微信ID：sinorusdef）就来简单说说22800上的垂发。

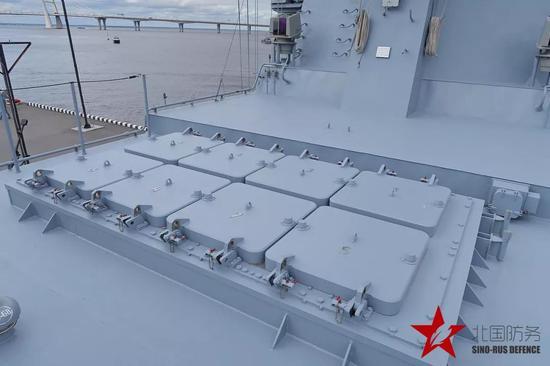

△圣彼得堡海事展上的“梅季希”号小型导弹舰及其3S14垂直发射系统
垂直发射系统的普遍使用是俄海军近年舰艇装备更新的一个亮点，目前，俄海军的主流垂发装置并未实现完全通用化，主要有2款型号：一是22350/20380/20385型护卫舰上装备的“堡垒”（Redut），该型垂发主要用于发射防空导弹；二是几乎所有新型舰艇都装备了的3S14，该型通用垂发主要用于发射“口径”、“宝石”等反舰、对陆攻击以及反潜导弹。
俄军在叙利亚军事行动期间，所有装备3S14垂发系统的俄海军舰艇（型号）都参与了实战，并用3S14发射“口径”导弹打击叙境内目标。其中，首战在里海发起，“口径”导弹从3S14垂发系统呼啸而出打击数千里外的叙利亚目标，成为全球焦点。

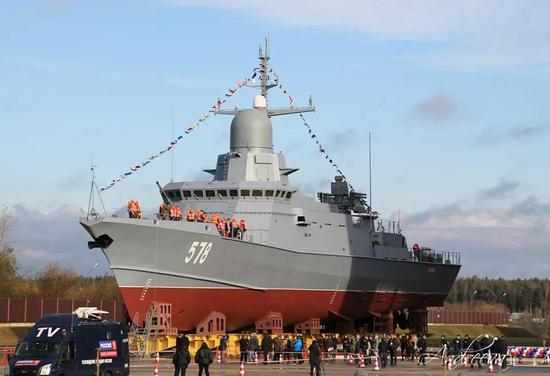

△完全状态版22800，装有四面小盾。在寻求多用途的情况下，越小的船设计起来越难
从里海发射导弹的舰艇包括21631型小型导弹舰，21631型排水量不到1000吨，用这样的小型平台发射“口径”这样的战略级巡航导弹本身已经挺新鲜的。可随着平台更小的22800型也装上3S14，这个“下限”又进一步被拉低。
就发射战略巡航导弹而言，相比地面的导弹发射车，800吨级的舰艇或许算不上“小”。但问题是这些舰艇并不只是巡航导弹“发射装置”，而是一艘作战舰艇，如22800需要具备较巡逻、防空、反舰以及对陆攻击等综合能力。如开头所述，仅防空方面，它就装备了四面相控阵雷达和“铠甲”-M，这是需要占据舰艇相当多空间的。
△3S14型垂直发射装置的结构示意图，底部的辅助部分也占据了不小的高度
22800要具备战略级巡航导弹的发射能力只能通过使用垂发装置实现，可即便是装备垂发装置，对于一艘800吨级的舰艇也着实不易。根据厂家提供给北国防务的信息，我们可以先来看看的3S14垂直发射装置的基本情况，它由发射装置和电力控制两部分组成：
发射装置以8个垂发口为一组固定基本单元，这样的一个标准8联装垂发装置重14吨，长3.76米、宽1.97米、高9.58米。有说法认为，中国海军055/052D驱逐舰的垂发单元口径850毫米、高9米为全球最大，就这组数据来看，3S14显然要有点不服了。3S14可每间隔每3秒钟发射进行一次发射，相比其他主流垂发，这个速度显得有点慢，但速度要求高的主要是防空导弹，对于侧重反舰和对陆攻击的3S14要求就没那么高。

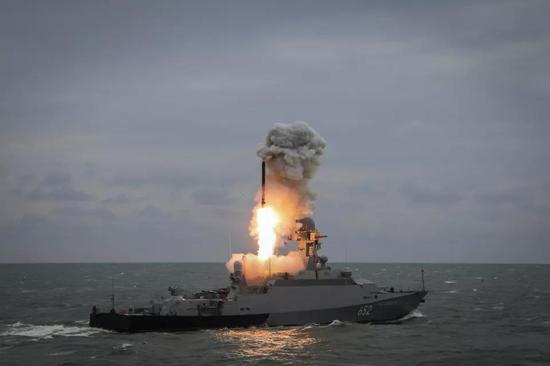

△吃水仅2米多的21631型导弹舰发射“口径”导弹瞬间，垂发比导弹更长，大家可以想象一下贯穿效果
垂发装置其实还是一个大型机械器件，相关的电力控制必不可少，它的全套电力控制设备重量在1吨左右，额定电压和功率分别为380伏和30千瓦。此外，整个发射系统还会有一些零散的备用配件，重量在半吨左右。

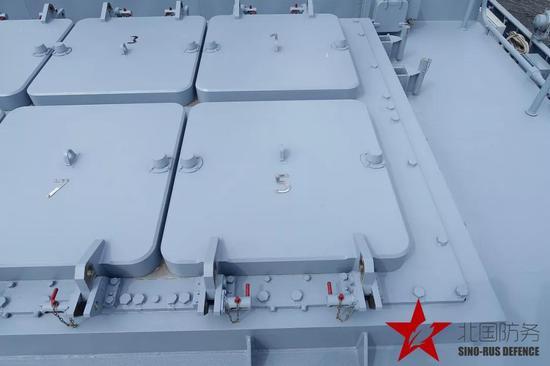

△22800的垂发装置特写
就22800这样的小型舰艇而言，装备它的第一个障碍就在于垂发装置近10米的长度。22800的吃水在4米左右，为了安装3S14，舰艇显然整体提升了上层建筑高度。即便如此，垂发装置显然也还是要贯穿主要船体，相当于从头到尾。前期设计、安装还只是一部分，后面还有可能出现形变误差影响导弹发射精度，要在如此小的空间内解决这些问题还是非常磨人的。
可对于俄罗斯海军而言，这又是没有选择的选择：第一，只能大批量造这种小船；第二，造这种小船还得麻雀虽小五脏俱全；第三，既然都“全”了，就再来点战略威慑能力吧……（作者署名：北国防务）
